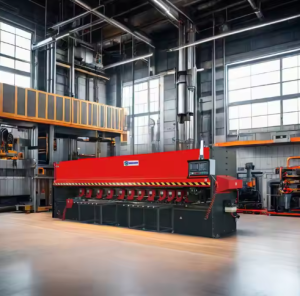

Máy bào rãnh V dạng đứng CNC

Thiết bị này là mọt hê thống điều khiển số đơn giản chính xác cao. Máy này thông qua hệ thống CNC tiên tiến với tiêu chuẩn EU , thiết kế mới . Với độ chính xác gia công cao, hoạt động đơn giản, không có tiếng ồn, không rung vaf ổn định khi hoạt động. Máy được sử dụng trong các công đoạn gia công kim loại tấm ( như thép không gỉ, nhôm, đồng, sắt, ván cao su, tấm acrylic và một số tấm đặc biệt khác). Rãnh chữ V, rãnh chữ U và xử lý rãnh không đều khác, đặc biệt đối với kim loại tấm trước khi uốn

Hiệu suất và tính năng Máy bào rãnh tấm ngang HRK 1500 x 6000

— Máy xẻ rãnh  tấm kim loại CNC HRK là một sản phẩm nâng cấp được phát triển bởi đội ngũ nghiên cứu khoa học của chúng tôi trên cơ sở máy khía tấm kim loại trong và ngoài nước. Máy này có tất cả các thuộc tính của máy truyền thống. Giải quyết đầy đủ cho khách hàng trong quá trình vận hành thực tế khi gặp phải một loạt vấn đề.

— Thiết bị được hàn bằng thép tấm, ứng suất bên trong được loại bỏ do lão hóa rung, độ bền, độ cứng và độ ổn định của toàn bộ máy cao hơn các sản phẩm tương đương trong và ngoài nước.

— Thiết bị sử dụng cấu trúc backfeed và thiết kế khéo léo của giá đõ trục vạn năng khiến thiết bị sẽ không phá hủy bề mặt của tấm kim loại khi  gá và giá công. Bàn làm việc có thể điều chỉnh di chuyển đảm bảo độ chính xác của độ sâu rãnh trong từng sản phẩm.

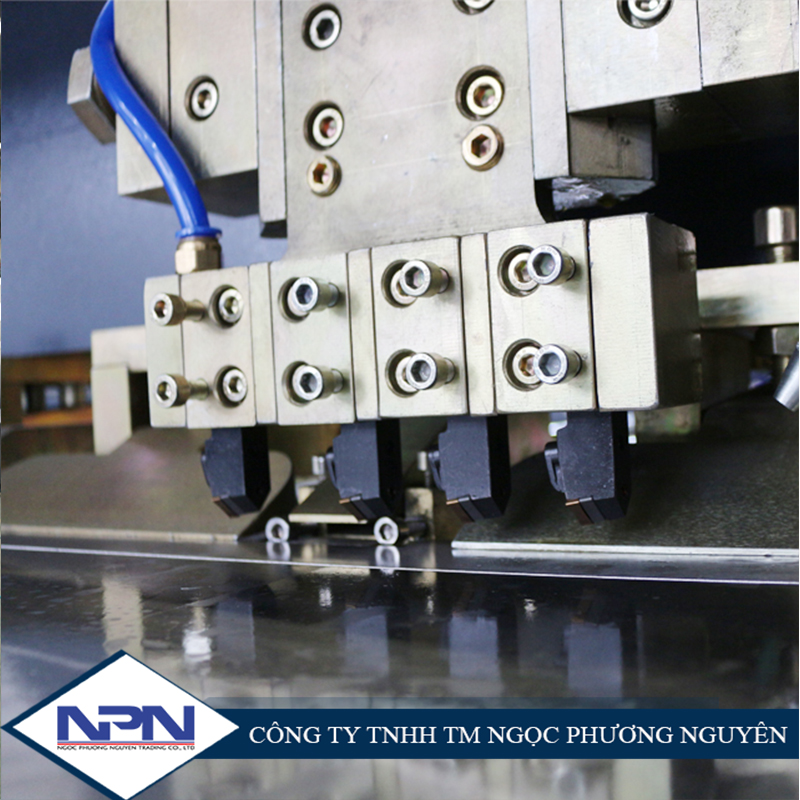

— Thiết bị áp dụng công nghệ xử lý  ba con dao tạo hình phía trước và phía sau,

— Thiết bị sử dụng kẹp khí nén , làm việc nhanh, để các sản phẩm được xử lý không có dấu hiệu xước bề mặt , lõm .

— Thiết bị sử dụng giá đỡ bằng thép hợp kim , ray trượt , vít me HIWIN tạo lên tính ổn định và chính xác tốt

— Tấm thép nhiệt luyện được sử dụng làm bề mặt của bàn làm việc, giúp cho phôi dễ bị mòn.độ chính xác khoảng cách từ đầu dao đến mỗi điểm của bàn được đảm bảo là khoảng 0,02mm.

— Thiết bị thông qua lập trình giao diện PLC. Hệ thống máy khía đặc biệt xử lý hai chế độ. Người vận hành dễ học và hiểu, định vị chính xác.

Giới thiệu tóm tắt

Máy bào rãnh V dạng đứng CNC

Máy soi rãnh tấm dòng HRK có cấu trúc nhỏ gọn, hiệu suất đáng tin cậy và vận hành thuận tiện. Cấu trúc của nó chủ yếu bao gồm ba nhóm hệ thống truyền động servo, hệ thống kẹp khí nén và khung thép chính.

— Hệ trục Y

Hệ thống trục Y bao gồm động cơ AC ECMA-F21830 động cơ chính, giảm tốc, giá đỡ bánh răng có độ chính xác cao,  ray dẫn hướng tuyến tính, v.v. Chức năng của nó là mô tơ servo điều khiển bánh răng chính xác thông qua bộ giảm tốc để điều khiển giá đỡ dụng cụ thực hiện chuyển động thẳng trên đường ray dẫn hướng tuyến tính để cung cấp năng lượng cho máy .

— Hệ trục X

Hệ thống trục X của thiết bị bao gồm một động cơ servo AC động cơ E21320, động cơ đồng bộ, vít me , ray dẫn hướng tuyến tính, khung dừng phía sau, kẹp  và các loại tương tự. đặc điểm ở chỗ một động cơ được điều khiển bởi một bánh răng đồng  bộ di chuyển một thanh vít me để di chuyển khung vật liệu dừng phía sau  cung cấp sức mạnh định vị chính xác của phía sau dừng cơ chế kéo vật liệu,

— Hệ trục Z

Hệ thống trục Z bao gồm động cơ AC servo C20604,  động cơ đồng bộ, bánh răng đồng bộ, thanh  vít me , giá đỡ dụng cụ và các bộ phận khác. Chức năng của nó là bánh xe đồng bộ điều khiển thanh vít me để điều khiển giá đỡ dụng cụ di chuyển theo đường thẳng  để cung cấp năng lượng định vị chính xác cho cơ cấu giữ dụng cụ.

— hệ thống khí nén

Hệ thống khí nén của thiết bị này được chia thành hai nhóm. Chức năng của nó là cung cấp lực kẹp khi kéo tấm. Hệ thống khí nén kẹp tấm trước máy bào và chuẩn bị cho việc bào rãnh.

— hệ thống điều khiển điện

Hệ thống điều khiển điện bao gồm PLC, trình điều khiển, màn hình cảm ứng, bộ phận điều khiển điện tử, tủ điện và các phụ kiện khác.  Công việc của thiết bị này có thể được thực hiện bằng điều khiển màn hình cảm ứng.

Thông số chính Máy bào rãnh V tấm HRK 1500 x 6000

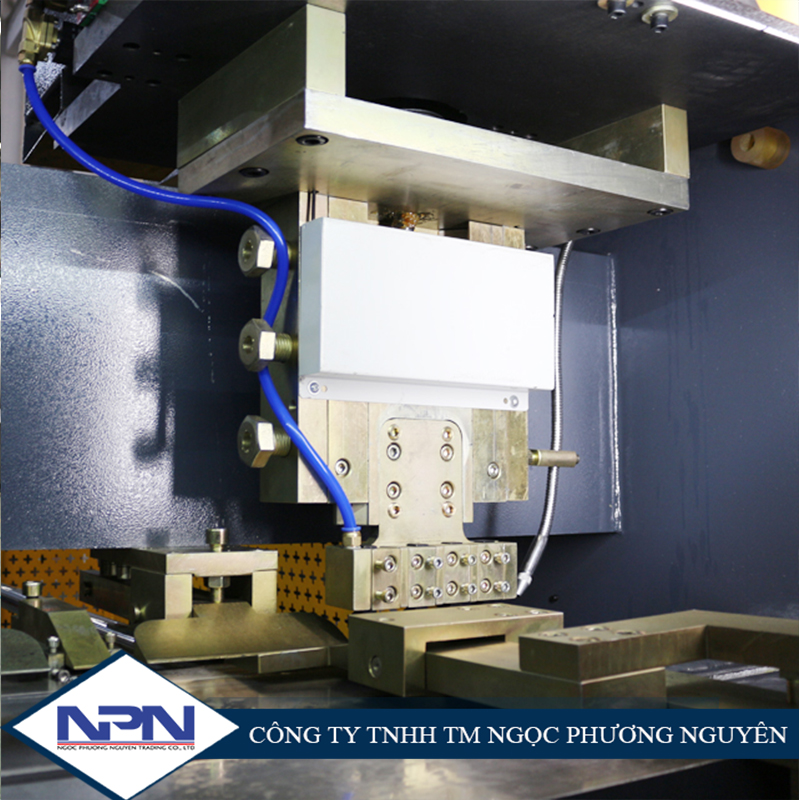

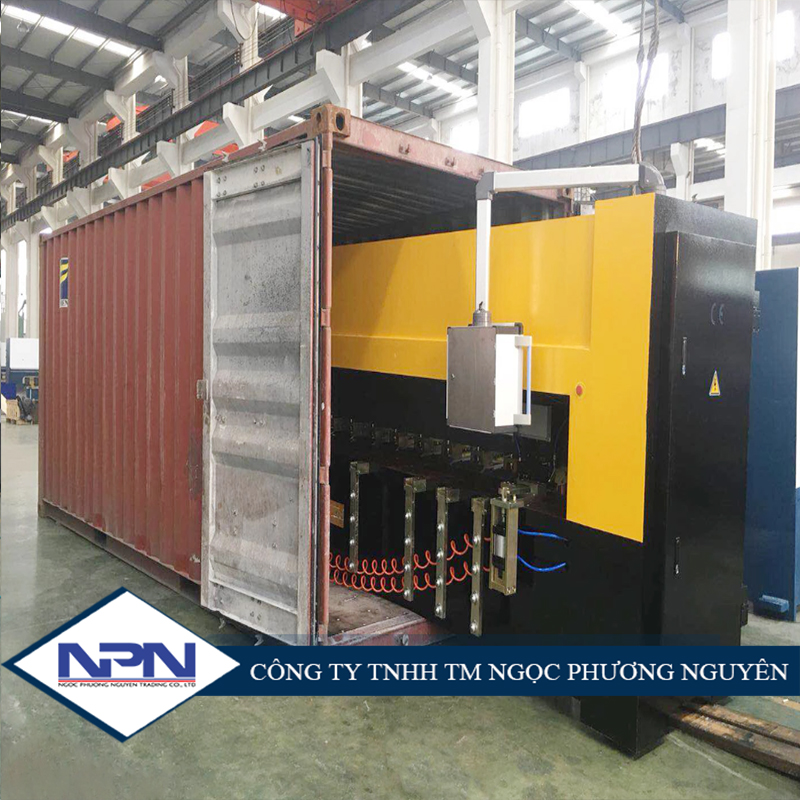

Hình ảnh, video chi tiết máy
