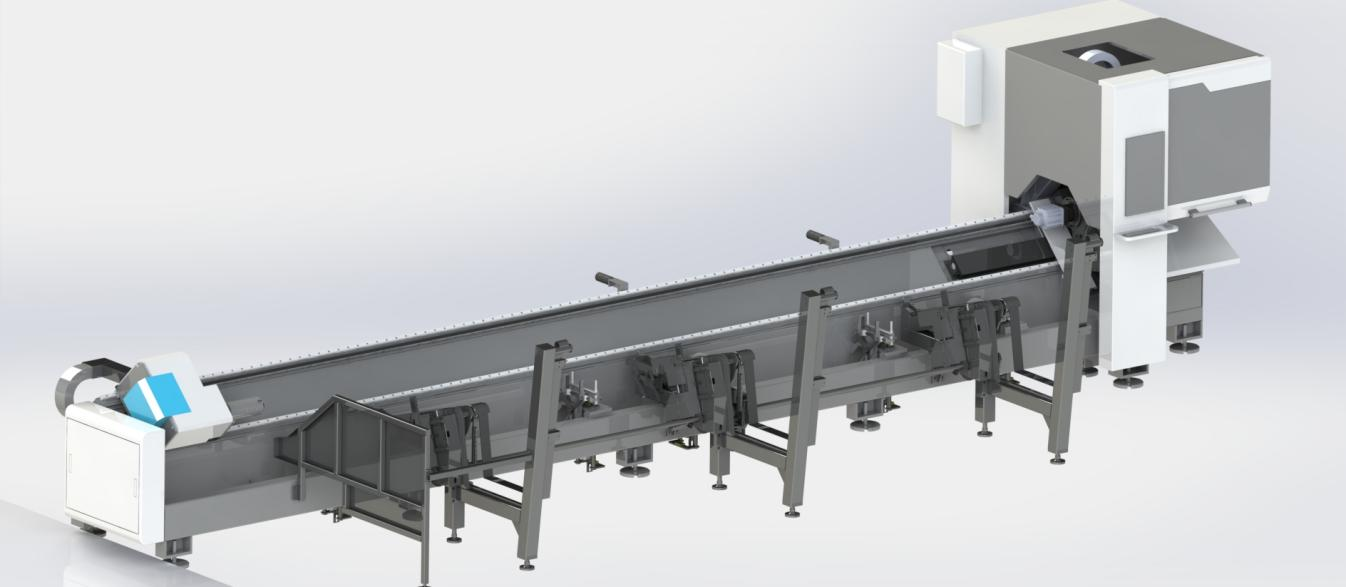

Máy cắt laser ống Đuôi siêu ngắn – LX-K9
Công nghệ mâm cặp giữa hai mặt độc đáo mới
– Tăng tốc 1.5G, năng suất mạnh mẽ.
– Dải laser phù hợp: 1500-2000W.
– Phạm vi đường kính ống cắt: ống tròn: ∅8-90mm Ống vuông: □8*8-80*80mm.
Hệ thống mâm cặp tiết kiệm
– Mâm cặp khí nén toàn hành trình Chuck 90.
– Đuôi có thể được kiểm soát trong khoảng 20mm-60mm.
– Lặp lại độ chính xác định vị 0,05mm, Tốc độ tối đa≤180r/min
Chất liệu đuôi cực ngắn
– Bề mặt cắt nhẵn, không cần đánh bóng phụ.
– Chiều dài vật liệu đuôi của máy cắt ống laser ba mâm cặp là 0mm!
thiết kế mô-đun
– Mâm cặp hai và ba mâm cặp có thể được lựa chọn theo yêu cầu.
– Cũng có thể chọn đầu laser fiber cắt 2D, 3D (cắt vát).
– Nó có thể giúp người dùng cải thiện việc sử dụng vật liệu và giảm chi phí sản xuất.
Giường máy cao thấp
– Tải trọng thuận tiện và ổn định hơn, có thể cấp và cắt ống lên đến 500kg.
Hệ điều hành tiên tiến Châu Âu & phần mềm làm tổ
– Hệ điều hành Germany Power Automation 9800
– Phần mềm lồng RADTube Vương quốc Anh
cắt đa năng
– Các loại ống áp dụng: Tròn, Vuông, Chữ nhật, Oval, Thép chữ H, Thép chữ U, Thép góc, Tam giác…
– Các kiểu cắt áp dụng: Cắt lỗ, Cắt góc, Cắt cung, Cắt chữ & hoa văn…
– Loại vật liệu áp dụng: Thép không gỉ, Thép carbon, Thép mạ kẽm, Đồng thau, Nhôm, Đồng…
Hệ thống hỗ trợ lớp tách biệt thiết kế độc đáo
– Hệ thống sẽ tự động khởi động bảng đỡ theo chiều dài cắt của ống.
Hệ thống dỡ hàng linh hoạt
– Thiết bị thu gom dỡ liệu có thể điều chỉnh linh hoạt theo chiều dài của phôi
Thông số kỹ thuật
| Mẫu số | LX-K9 |
| Đường kính ngoài | 8-90mm |
| đường kính vuông | 8*8-80*80mm |
| Chiều dài ống | 6500mm (có thể tùy chỉnh) |
| Năng lượng laze | 1500-2000W |
| Nguồn laze | Raycus / IPG |
| đầu laze | OSPRI / Trung Quốc |
| Dài*Rộng*C (mm) | 8900*1650*2150 |
| chiều dài vật liệu đuôi | 0-50mm |
| trọng lượng máy | 3,2 tấn |
| Vôn | 3 pha 380V 50Hz (có thể tùy chỉnh) |
| Hệ thống điều khiển | TỰ ĐỘNG HÓA ĐIỆN / Đức |
| Áp suất không khí | 1,6 – 3,0 MPa |
| Phần mềm làm tổ | RADTube / Vương quốc Anh |
| Mâm cặp khí nén | CANTINI / Trung Quốc |
| Giá bánh răng trục Y | FASTON / Đài Loan |
| Vít bi trục X & Z | TBI / Đài Loan |
| Đường ray trục X, Y & Z | PMI / Đài Loan |
| Động cơ servo trục X | Panasonic / Nhật Bản |
| Động cơ servo trục X2 | Panasonic / Nhật Bản |
| Động cơ servo trục U1 | Panasonic / Nhật Bản |
| Động cơ servo trục U2 | Panasonic / Nhật Bản |
| Động cơ servo trục Y | Panasonic / Nhật Bản |
| Động cơ servo trục Z | Panasonic / Nhật Bản |
| giảm tốc | FASTON / Đài Loan |
| hệ thống khí nén | AIRTAC / Đài Loan |
| van tỷ lệ điện | SMC / Nhật Bản |
| công tắc không khí | SCHNEIDER / Pháp |
| tiếp sức | OMRON / Nhật Bản |
Hình ảnh, video chi tiết máy
